五层共挤薄膜吹膜机组带在线纵向拉伸装置 - M5B-3500Q-C-MDO

机组类型:ClassicX 系列, 薄膜吹塑风冷机型, 农用薄膜吹塑机组
所有地区:中国
应用领域:MDO拉伸膜, 冷拉伸套管膜, 牧草膜, PE透气膜


金明精机与中国山东头部薄膜生产制造企业达成第五次战略合作,成功交付一台五层共挤3.5米宽幅带在线纵向拉伸装置吹膜设备,共同见证中国高端薄膜装备制造的突破性发展。

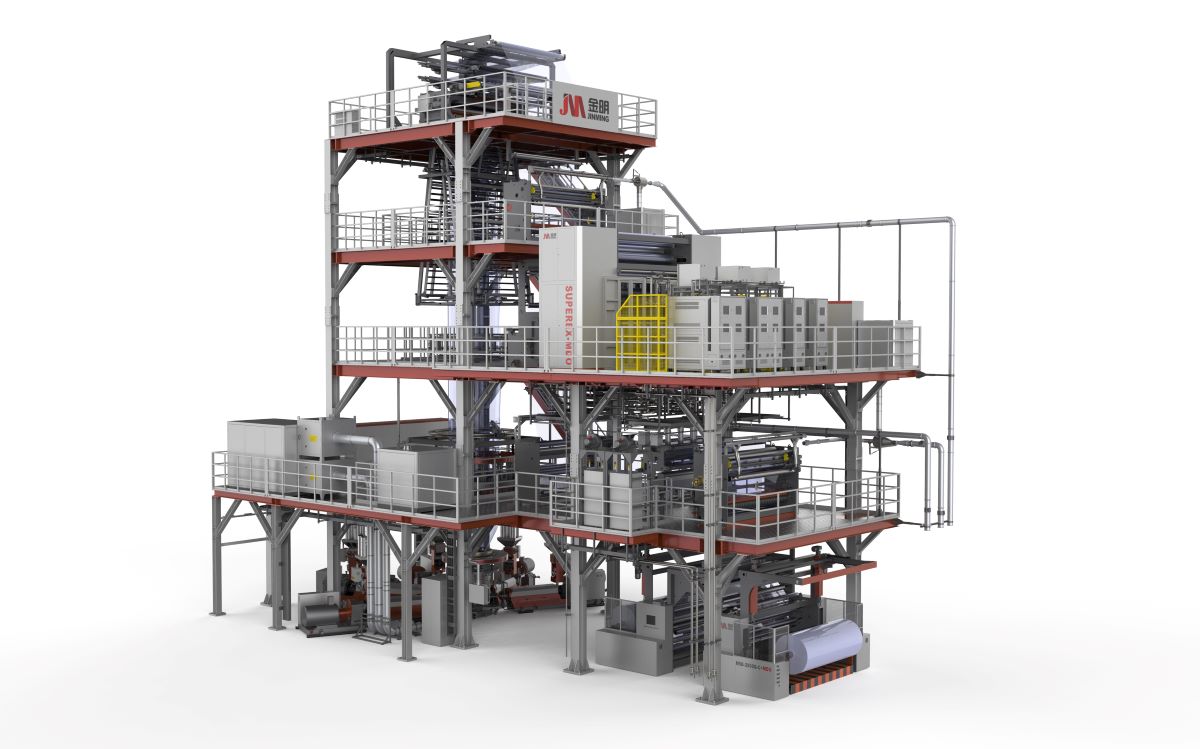

本次交付的M5B-3500Q-C-MDO机型,是国内首台套国产超宽幅五层共挤带在线MDO设备,其创新突破主要体现在多元产品矩阵和卓越性能:设备适用于PE热收缩膜、冷拉伸套管膜、牧草膜内膜和外膜、MDOPE高挺印刷基材膜等多种不同制品应用的生产,其中牧草膜内膜幅宽可达3000mm,制品经过数倍纵向拉伸单后成品母卷膜宽可达2560mm,外膜日产量可达16.8吨。该设备的成功研发与投产将助力客户实现一机完成多种订单的需求,助力企业在市场竞争中占据优势,开拓更广阔的发展空间。

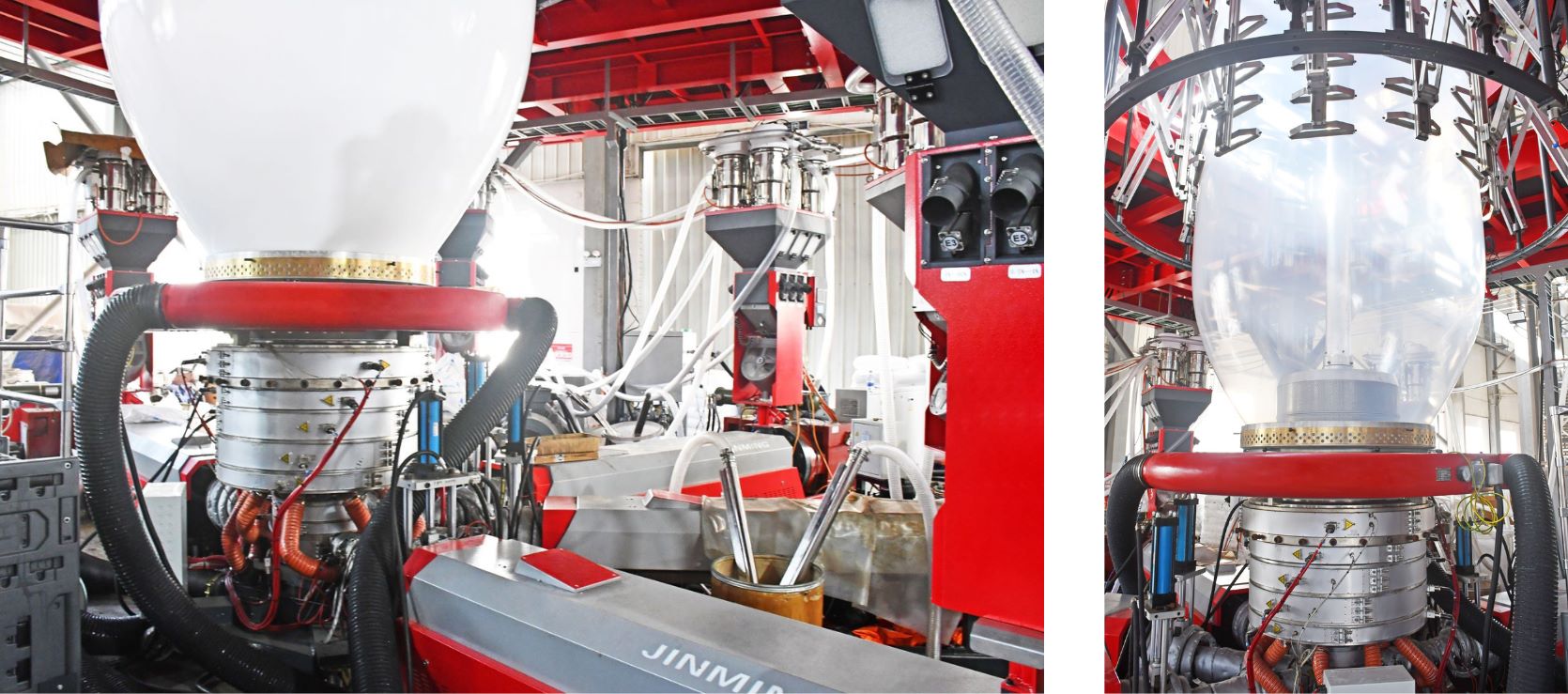

挤出系统采用独特的螺杆设计,并配备进口PIB液体注系统,通过螺杆喂料段小孔喂入;模头采用五层共挤中心进料螺旋式芯棒结构设计,经德国德马吉五轴加工中心精密制造,保证模具精度和流道分料均匀性,口模可更换不同间隙以实现不同薄膜制品的生产。

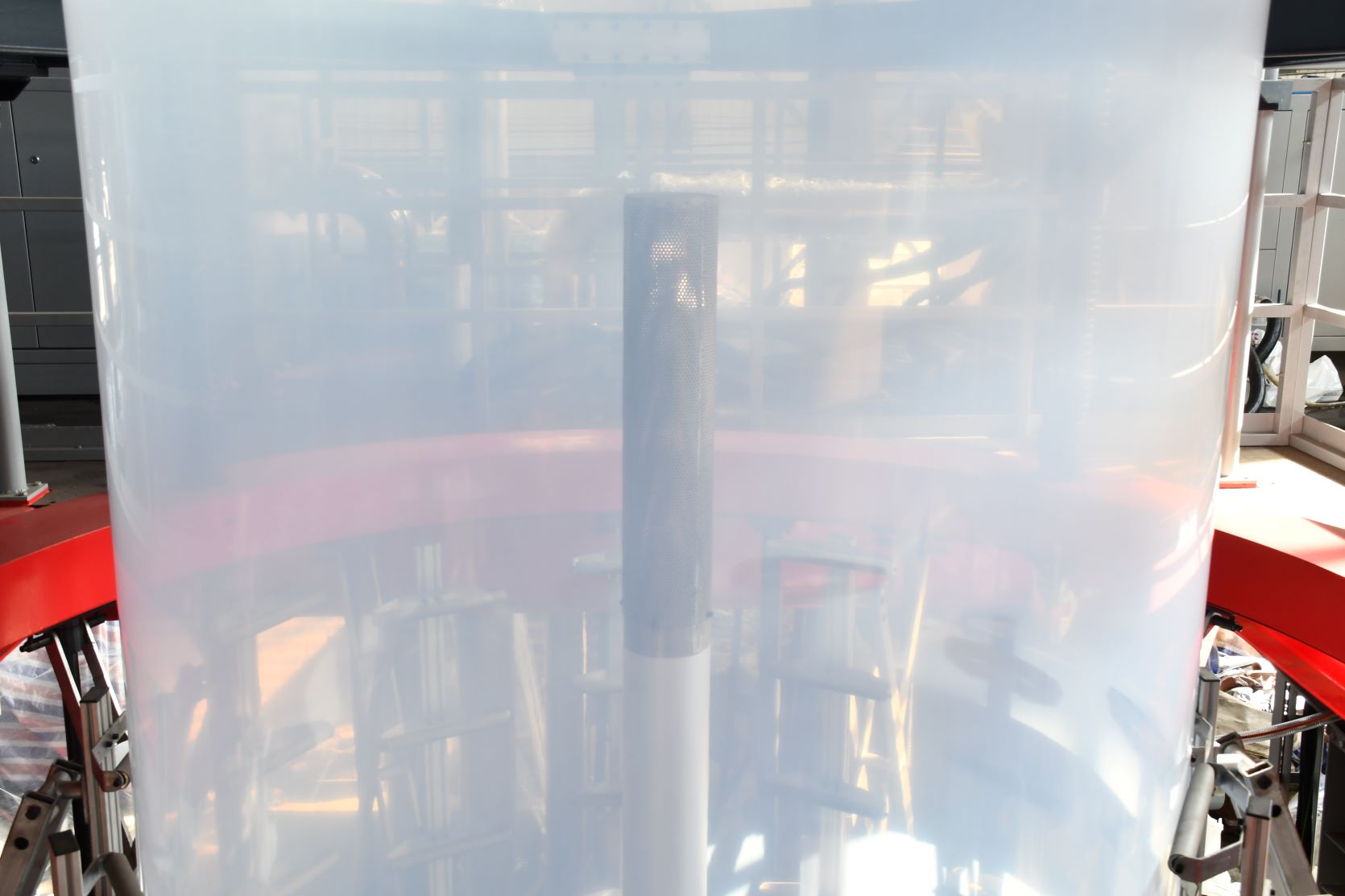

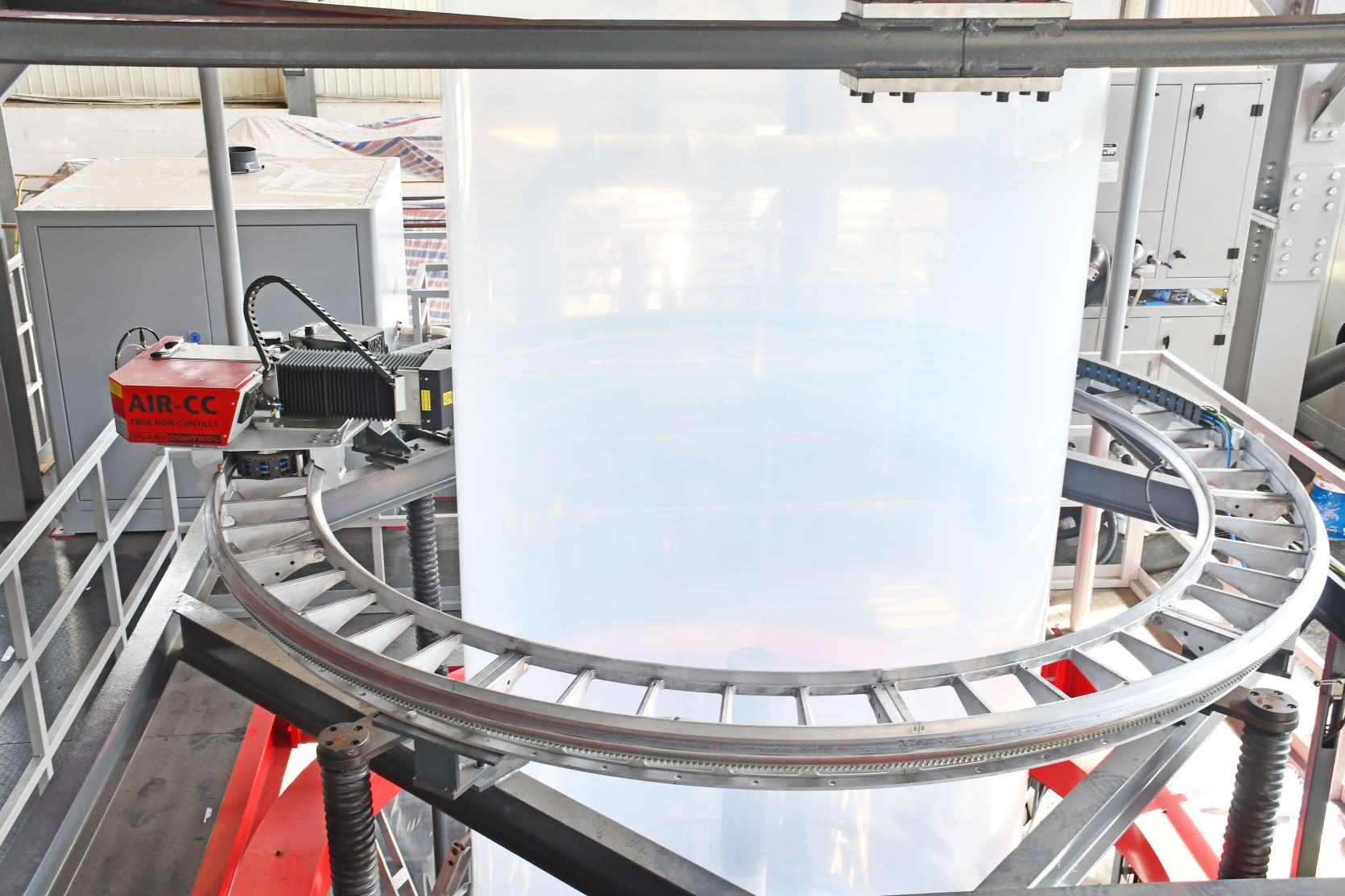

冷却系统通过 IBC内冷装置实时冷热气体交换,搭配风量式自动风环及在线测厚装置,实现高精度、低风阻及均匀冷却效果。利用旋转牵引避免制品出现 “大小头”“荷叶边” 等缺陷,大幅提升印刷质量。

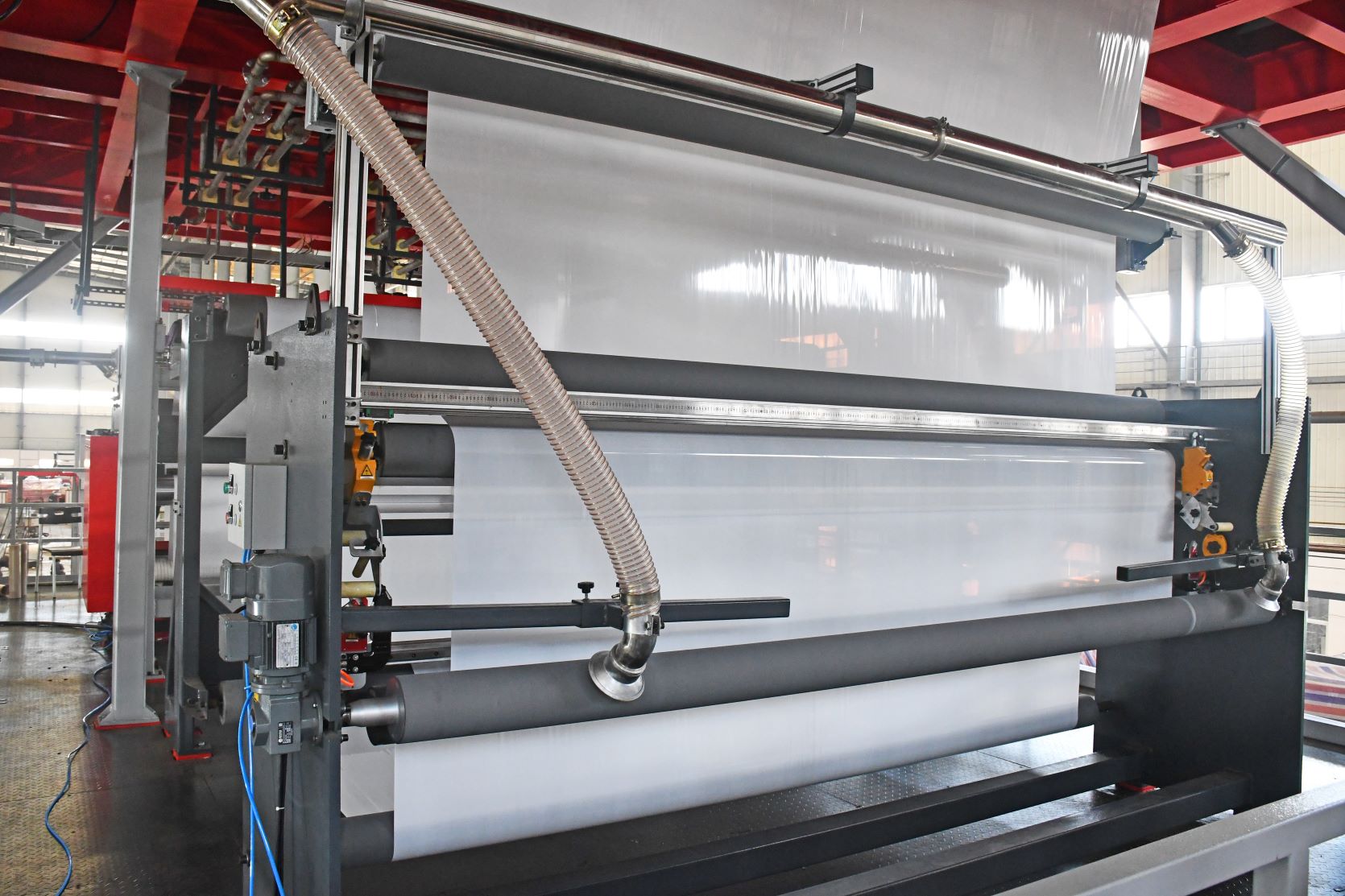

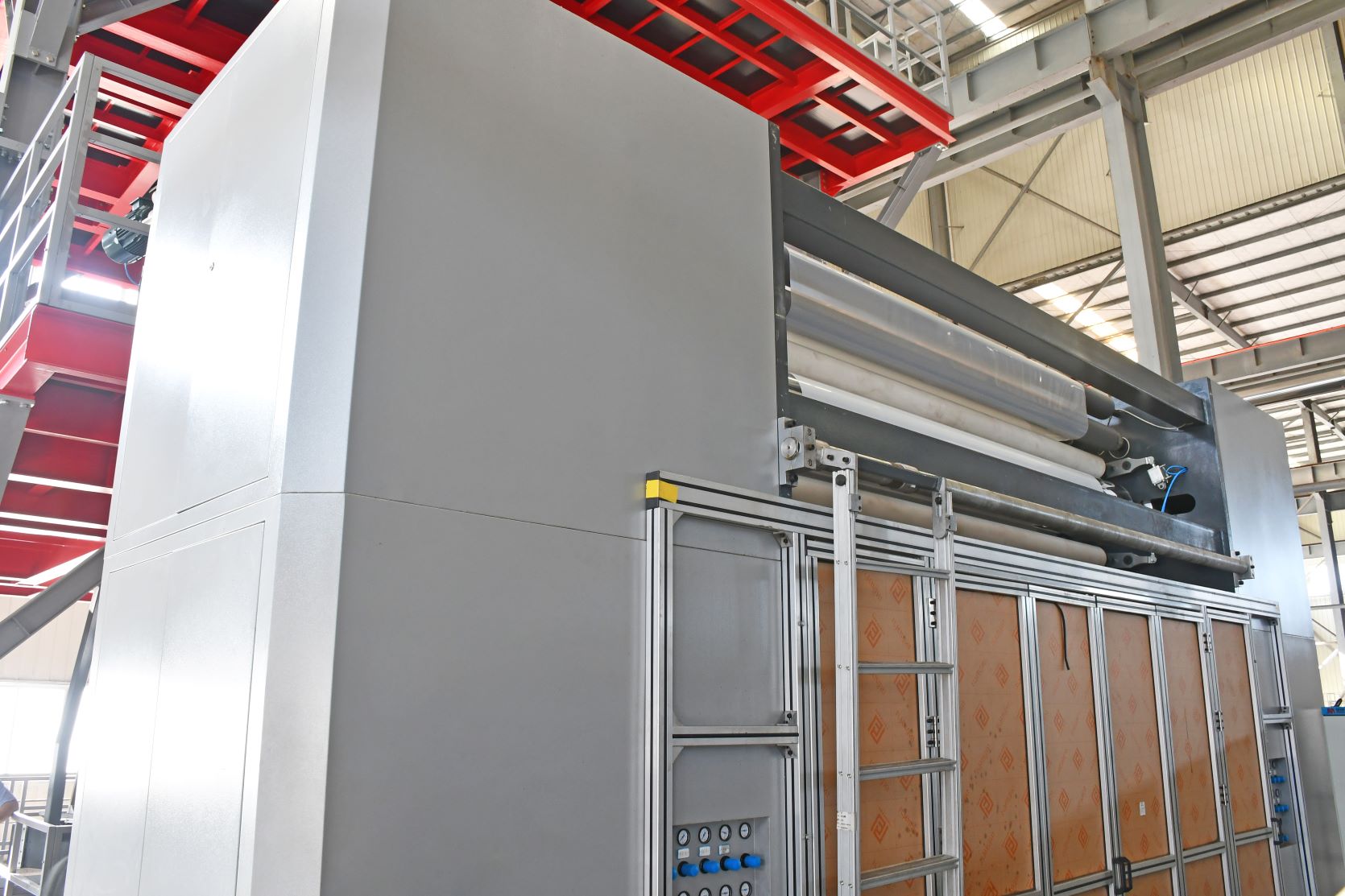

金明独立研发MDO拉伸系统,可根据客户制品要求实现双膜路过膜,采用无限间隙拉伸设计,拉伸比1~10倍无极可调,纵拉入口配备张力传感器,实现张力闭环控制,最大机械线速度可达250米/分钟。创新型第二计量轮廓厚度控制系统根据MDO拉伸颈缩特性进行厚度控制,减少颈缩边缘修剪量高达50%。

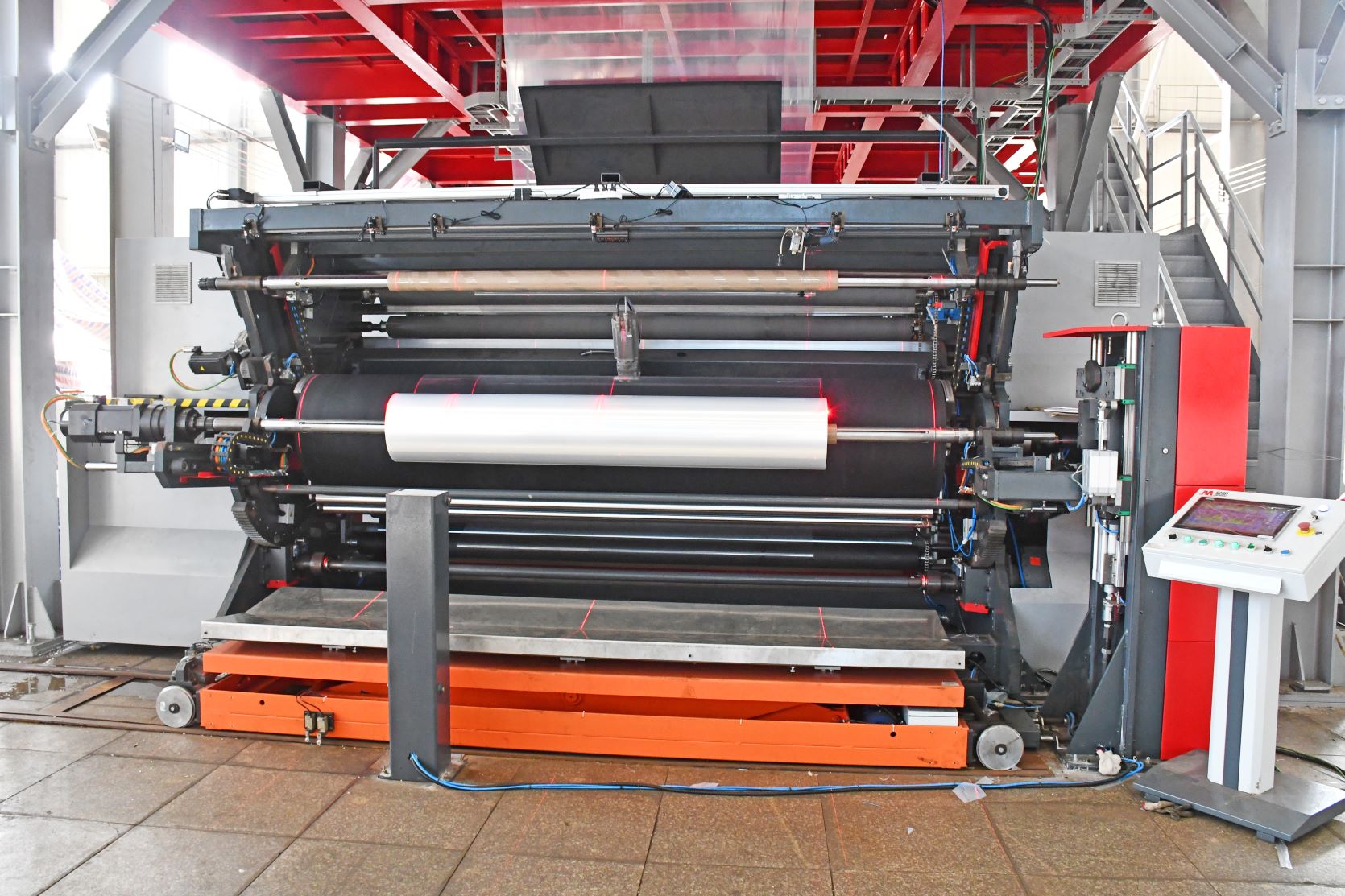

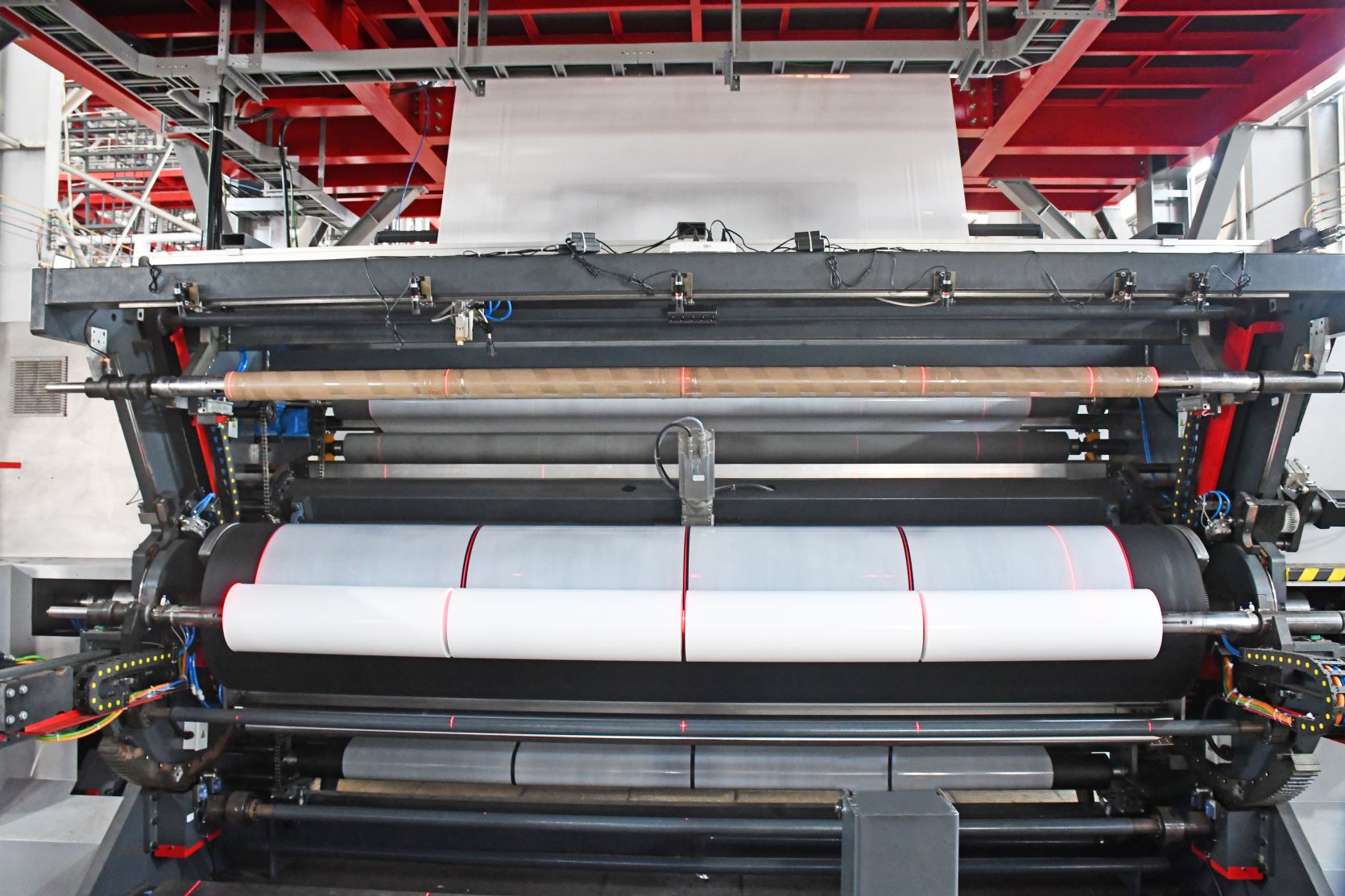

WSD-3500V 型全自动双工位收卷机,托臂摆动式收卷,具有自动上芯、自动换卷及自动卸卷功能,最大收卷膜宽可达3300mm。配有纸芯定位系统及成品处理系统,方便成品卸卷及输送处理。



设备整机采用西门子集中控制系统,搭配触摸屏操作界面。操作页面简洁直观,方便操作人员对整机工艺参数进行精准控制,实施现场智能化的精确控制、监测以及远程诊断。并预留与多种数据源的数据信息交互的接口,充分实现设备各种信息的流转、共享和集成。
